北京儀特諾電子全心致力于貴金屬純度檢測技術(shù)的推廣與應(yīng)用，在黃金首飾檢測領(lǐng)域做了大量的研究與探尋，為國內(nèi)上千家珠寶銀樓，首飾工廠，典當(dāng)回收等領(lǐng)域的客戶提供專業(yè)的檢測儀器和檢測技術(shù)，積累了豐富的實(shí)踐檢測經(jīng)驗(yàn)和方法。結(jié)合當(dāng)前黃金首飾的加工工藝及巿場現(xiàn)狀，依據(jù)黃金首飾純度的檢測技術(shù)和方法,參考現(xiàn)行有效的國家標(biāo)準(zhǔn)、行業(yè)標(biāo)準(zhǔn)和各類期刊文獻(xiàn)，對目前國內(nèi)黃金首飾純度的檢測方法進(jìn)行了總結(jié)和分析，以期建立和開發(fā)出更加完善的黃金首飾分析方法和風(fēng)險(xiǎn)管控體系。

一、國內(nèi)標(biāo)準(zhǔn)方法概況
為了保證首飾的硬度、光澤度及美觀程度等，黃金首飾的組成原料不是單一的純金屬，而是以黃金為主要材料的合金體。目前，中國首飾行業(yè)強(qiáng)制性標(biāo)準(zhǔn)08 11887-2008規(guī)定，黃金首飾按黃金純度大致可分為9K、14K、18K、22K、足金和千足金等幾種。對于各類首飾中金和其他組成元素的分析測試，目前國內(nèi)均有相應(yīng)的標(biāo)準(zhǔn)分析方法，主要包括國家標(biāo)準(zhǔn)、行業(yè)標(biāo)準(zhǔn)、地方標(biāo)準(zhǔn)等。這些分析方法為黃金首飾的公平交易以及相關(guān)部門的質(zhì)量監(jiān)督，提供了必要的技術(shù)支持。按照分析測試方法的原理和性質(zhì)，可將這些方法大致劃分為密度法、X射線法、火試金法、重量法、電感耦合等離子體原子發(fā)射光譜法等。




二、黃金首飾中貴金屬測定方法
1 密度法
密度法原理是根據(jù)阿基米德原理測定樣品在空氣中的質(zhì)量除以其體積得到被測樣品的密度，再根據(jù)首飾中可能含有雜質(zhì)元素的密度和黃金的密度計(jì)算出首飾中金的純度，這是傳統(tǒng)的密度法原理，目前最新的水比重測金儀（黃金K數(shù)測定儀）將阿基米德原理與現(xiàn)在微電子技術(shù)相結(jié)合，采用德國進(jìn)口傳感器，通過對貴金屬密度檢測直接換算出貴金屬純度，可直接讀取黃金K值、鉑金PT值、密度值、純度百分比等，目前已廣泛應(yīng)用于珠寶銀樓、典當(dāng)公司、貴金屬回收加工、首飾廠原材料檢測等領(lǐng)域。

黃金純度檢測儀具體測試方法如下：

①測試樣品干燥狀態(tài)下的重量（質(zhì)量），按確定鍵記憶

②測試樣品在水中重量（體積），按確定鍵，儀器自動(dòng)顯示樣品K值或PT值，純度%



  數(shù)顯水比重測金儀的優(yōu)點(diǎn)為：無需計(jì)算，不需另外制作吊線等治具，分析速度快，樣品無損，并且機(jī)器帶有溫度補(bǔ)償功能，可避免因水溫不同照成的結(jié)果偏差，儀器及測定成本低，同時(shí)可當(dāng)作一般天平使用?？梢钥焖賲^(qū)分以銅、銀、鎳、鎘、錫、鉛等金屬為胎體的包金和鍍金，對于一般包金鍍金或者純度過低的樣品，儀器會(huì)顯示LO自動(dòng)報(bào)警提示。

密度法的一些局限性：對于完全空心的樣品，水無法浸透到樣品內(nèi)部，儀器無法讀取樣品真實(shí)體積，容易導(dǎo)致測試結(jié)果偏差。對于非單一性樣品，如鉆戒，金鑲玉，帶繩索掛件及首飾無法直接測試，需要拆分才能得到準(zhǔn)確測試結(jié)果。對于密度與黃金鉑金接近的金屬，如銥、鎢等金屬做成的包金鍍金采用密度法無法區(qū)分。
密度法測試時(shí)需要注意的一些細(xì)節(jié)和技巧：樣品放在水中時(shí)，要確保樣品表面無氣泡，結(jié)構(gòu)復(fù)雜的首飾樣品，如轉(zhuǎn)運(yùn)珠，半空心的手鏈或項(xiàng)鏈，直接放到水中時(shí)，由于有毛邊或者裂紋夾縫極易形成表面氣泡或者內(nèi)部氣泡，在測試此類樣品時(shí)，可在測試完干燥狀態(tài)的質(zhì)量后，用濃度為95%醫(yī)用酒精浸泡清洗后再放入水中。原因是酒精滲透性極強(qiáng)，易進(jìn)入樣品空心內(nèi)部，酒精可以排除水表面的張力，樣品表面或空心部分覆蓋有酒精后放入水中，由于酒精密度比水的密度小，會(huì)浮出水的表面，酒精揮發(fā)的同時(shí)水會(huì)占據(jù)原來酒精所進(jìn)入的樣品空心部分，這樣可保證樣品表面和空心部分不易再有氣泡行成，測試結(jié)果將更準(zhǔn)確和可靠。


2、X射線熒光光譜法：

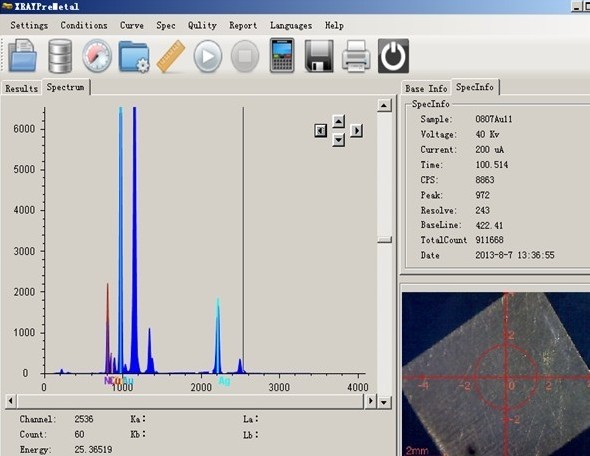

X射線熒光光譜法測定黃金首飾的純度是一種簡單、快捷的方法。其原理是X射線管（或放射源）產(chǎn)生入射X射線（一次X射線）激發(fā)被測樣品，受激發(fā)樣品中的元素會(huì)放射出二次X射線，不同元素所放射出的二次X射線具有特定的能量特性或波長特性；探測系統(tǒng)測量這些放射出來的二次X射線的能量及數(shù)量，采用軟件直接轉(zhuǎn)換成各種元素的種類和含量。





X射線熒光光譜法的優(yōu)點(diǎn)：X射線熒光光譜法是目前應(yīng)用于黃金首飾分析中最為廣泛的方法。其優(yōu)點(diǎn)是分析速度快，不損壞樣品，檢測成本低。目前使用XRF分析儀對貴金屬進(jìn)行化學(xué)成份分析及純度成色判斷已經(jīng)成為一種廣泛應(yīng)用、極受歡迎的方法，并且符合國家標(biāo)準(zhǔn)GB/T-18043-2008標(biāo)準(zhǔn)。與火花試金法和化學(xué)試劑測試法相比，使用XRF對貴金屬進(jìn)行分析是一種更迅速、更經(jīng)濟(jì)的多元素檢測方法。XRF分析儀為用戶提供了一種操作方便，且性價(jià)比極高的檢測技術(shù)：無需將檢測工具探入到被測樣件的材料中，也不會(huì)損壞被測樣件，即可獲得樣件的合金化學(xué)成份信息，判斷出樣件的百分比純度。內(nèi)置電腦的一體化機(jī)型，無需外接電腦，一鍵操作即可智能化分析貴金屬含量。采用Si-pin(USA)進(jìn)口探測器高精度機(jī)型能迅速區(qū)分千足金（99.9%）和萬足金（99.99%）。
X射線熒光光譜法的一些局限性：由于X射線只能測試首飾表面，是對樣品特定點(diǎn)的定性及定量分析，因此要求被測樣品有較好的均勻性，無夾心、包裹現(xiàn)象。對于表面鍍層較厚和內(nèi)部摻銥、鎢等金屬的樣品測試，該方法仍然存在一定的風(fēng)險(xiǎn)性，需要配合密度法進(jìn)行整體測試，以排除常規(guī)包金鍍金情況。
以上兩種無損檢測方法，是目前貴金屬檢測和鑒定領(lǐng)域里最常用和有效的方法。在常規(guī)的小件貴金屬首飾樣品中，包金飾品、鍍金飾品等仿真首飾，這類產(chǎn)品通常覆層厚度不大，檢測時(shí)結(jié)合密度法通常能很容易檢測出來，小件樣品中用鎢制作包金的難度較大，因?yàn)殒u的熔點(diǎn)和硬度比黃金高，只有大的樣品，如手鐲、金條、金塊、金錠，金塑等大件制品內(nèi)部易用鎢或者銥作為胎體，進(jìn)行電鍍或者包裹，所以典當(dāng)業(yè)和回收業(yè)的朋友遇到此類樣品，需要格外小心。以上兩種方法盡管對包銥或鎢的大件包金樣品仍然有一定的檢驗(yàn)難度，但足以區(qū)分出大部分常規(guī)的包金、鍍金樣品，將潛在風(fēng)險(xiǎn)控制在一定范圍之內(nèi)。

3、火試金法
火試金法主要適用于黃金首飾中金量的測定，是經(jīng)典的檢測方法。該方法的原理是初步分析或估計(jì)金的含量，加入一定比例（一般為金量的2 ~5倍）的純銀，在一定量鉛箔的包裹下，放人灰皿中，置于高溫爐中灰吹，使金中的賤金屬雜質(zhì)元素隨鉛熔融液分離出去，最終只剩下金和銀的合粒，碾片，置于分金籃中用硝酸將銀分盡，最后將剩下的金片稱量，便可計(jì)算出金的含量。
火試金法具有較高的精密度和準(zhǔn)確度，適應(yīng)范圍廣，可適用于333 ‰-999.5‰ 的黃金首飾。因此， 被認(rèn)為是理想的仲裁方法。但是，該方法為破壞性方法；消耗大量的電量，速度慢，成本髙，操作復(fù)雜；不適用于含有某些不溶于硝酸的雜質(zhì)元素（如銥、銠、釕等）的首飾；不適用于999.5‰以上的黃金飾品。

4、重量法
重量法是指除火試金法之外的其他化學(xué)重量法，如化學(xué)還原法、沉淀法等。其原理是將樣品經(jīng)一種或多種試劑分解后濾去不溶雜質(zhì)，濾液加入沉淀劑等使被分析貴金屬以單質(zhì)或化合物的形式沉淀下來，從而實(shí)現(xiàn)貴金屬與其他元素的分離，然后過濾、洗滌，將濾紙和沉淀物放入坩堝中于高溫爐中燒至恒量，冷卻后稱量，并計(jì)算出貴金屬的含量。重量法優(yōu)點(diǎn)為成本較低，除了使用天平外不再使用其他昂貴儀器。對于樣品不均勻或樣品中含有銥、銠、釕等難分離元素，該方法的優(yōu)勢更明顯。該方法的缺點(diǎn)為分析流程長，分析過程中有許多難以把握的不確定因素,如還原不完全、沉淀損失、新雜質(zhì)的引人等，從而會(huì)導(dǎo)致分析的準(zhǔn)確度和精密度均不理想。

5、電感耦合等離子體原子發(fā)射光譜法
電感耦合等離子體原子發(fā)射光譜法（ICP-AES法）原理是用王水將黃金首飾溶解，用ICP-ASE儀測定溶液中雜質(zhì)的類別和含量，采用差減法扣除雜質(zhì)后即為主成分黃金的純度。ICP-AES法的優(yōu)點(diǎn)是快速全譜直讀，省去了原子吸收法中各種元素逐一檢測的麻煩；方法的精度高，多種元素的檢出限達(dá)到10ˉ⁶至10ˉ⁹。該方法主要適用于高純度黃金（999‰）首飾的檢測。




(2)看顏色：黃金首飾一般純度越高，色澤越深。正如人們常說的“七青八黃九紫十赤”，即如果金飾呈青黃色，含金量可達(dá)70％；呈黃色含金量可達(dá)80－90％；如果呈赤黃色，含金量可達(dá)95以上。當(dāng)然，僅僅憑顏色辨別黃金首飾的成色、真假是遠(yuǎn)遠(yuǎn)不夠的。
(3)掂重量：黃金的比重為19.3，高于其他金屬。同樣體積的黃金，其重量是銀的1．8倍，銅的2.2倍。所以，真金托在手中應(yīng)感覺沉重，假黃金則感覺較輕
(4)聽聲音：將金飾物拋向桌面，或扔在堅(jiān)硬的地上，含金量越低，彈性越大，跳得越高，發(fā)出清脆的聲音，而且有余音；含金量越高，彈性越小，跳得越低，發(fā)出的聲音低悶、沉重，且無余音。
(5)試硬度：首飾含金量越高越柔軟，用手很容易折彎，韌性好，不易斷，用硬東西刻劃會(huì)留下清晰的劃痕；含金量越低則越堅(jiān)硬，需要用較大的力氣才能彎動(dòng)，而且易折斷，用硬東西刻劃時(shí)，劃痕不明顯。

（6）火槍燒：將樣品用高溫火槍燒透，冷卻后觀察顏色變化，冷卻后純金色澤不變，如表面仍呈原來黃金色澤則是純金；如顏色變暗或不同程度變黑，則不是純金。一般成色越低，顏色越濃，如果全部變黑，說明是假金飾品。多數(shù)包金在高溫?zé)傅耐瑫r(shí)可能發(fā)生膨脹裂開。

（7）試金石：黃金質(zhì)軟，很容易刻劃出條痕。試金石顏色愈深，磨得愈光滑，平整，刻劃出來的條痕愈清楚。用試金石鑒別黃金成色的原理就是根據(jù)條痕反射率和色澤的辨別來判斷的，故有“平看色，斜看光”的口訣。成色鑒定：首先把各種成色黃金在試金石上面劃一條線，把要鑒定的的黃金也在上面劃一條線，進(jìn)行對比黃金的成色。真假鑒定：把要檢測的樣品在試金石上面劃一條線，再滴些硝酸在所劃的線條上面，如果滴后線條沒有了這就假黃金；如果是顏色變化比較大說明黃金的成色太低，因?yàn)槭忻嫔虾芏帱S金里面摻有其他稀金屬導(dǎo)致黃金的成色較黃，硝酸可以把其他的金屬融化，且跟純黃金不產(chǎn)生任何反應(yīng)。

  綜上所述，貴金屬首飾的無損檢測方法中任何一種方法都不是萬能的，都有各自的優(yōu)點(diǎn)和局限性，因此必須有各種方法的密切配合，才能得出正確的結(jié)論。我們在日常檢測中要注意識(shí)別可疑首飾，對無損檢測結(jié)果不確定時(shí)，可以采取打磨、破損等其他手段對內(nèi)部進(jìn)行分析，或采用化學(xué)法檢測加以驗(yàn)證。北京儀特諾電子科技有限公司將與您一起，不斷探索和積累，將更多先進(jìn)的檢測技術(shù)和方法應(yīng)用到我們實(shí)際工作當(dāng)中，以科學(xué)方法為指導(dǎo)，將貴金屬檢測領(lǐng)域潛在的風(fēng)險(xiǎn)降到最低。


?
